Regulační ventil Integra levý Pex černý strukturovaný All in One

Parametry

• Typ ventilu: regulační
• Typ instalace: Instalace alu-pex 16mm
• Orientace: levý
• Varianta ventilu: Rohový
• Sada - typ: All in One - všechny prvky v sadě: ventil + šroubení + rozety + objímky
• Barva: Černá strukturovaná
• Tvar rozety: Jednoduchá kulatá 2 ks
• Výrobce: VARIO TERM
• ŘADA: Integra R

Integra regulační sada levá

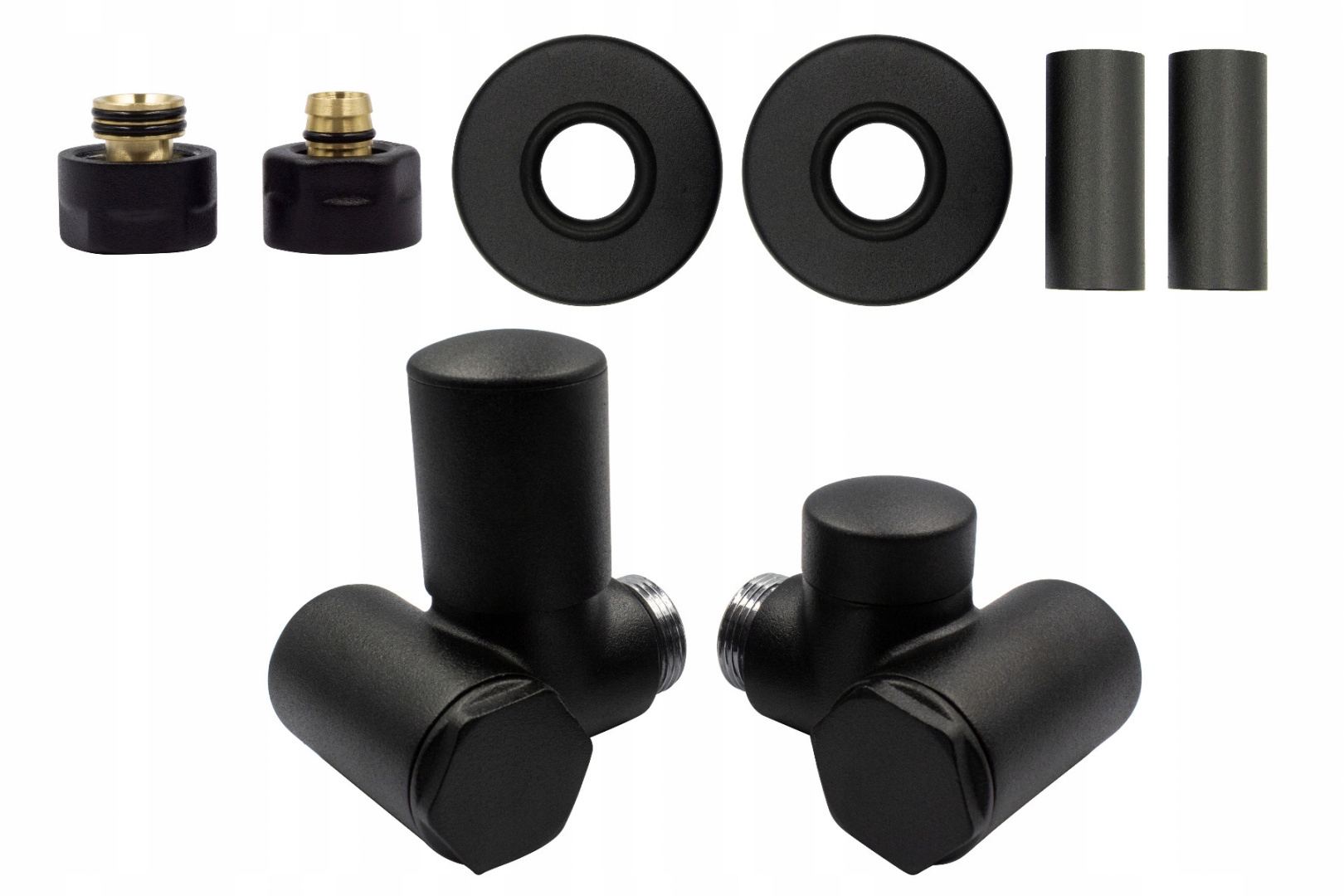

Sada obsahuje:

• 1 levý regulační ventil,
• 1 pravý uzavírací ventil,
• 2 maskovací rozety, jednoduché kovové,
• 2 maskovací pouzdra, kovová a
• 2 spojky Pex – pro instalaci 16 mm alu-pex

STOJÍ ZA TO VĚDĚT:

Regulační ventil INTEGRA je určen pro montáž na radiátor ústředního topení v dvoutrubkovém systému.

Tělo ventilu je integrováno do trojúhelníku a umožňuje připojení elektrického ohřívače přímo přes ventil k radiátoru – doporučená montáž ohřívače na uzavírací ventil.

Uzavírací ventil je namontován na radiátoru ústředního topení na straně zpětného potrubí.

Technické údaje:

Provozní teplota až 120 °C

Nominální tlak 1 MPa

Topný faktor – voda

Max. rozdíl tlaku 0.06 MPa

Zkušební tlak 1.5 MPa

Přednastavení na uzavíracím ventilu

Radiátorová přípojka G½

Montáž elektrického ohřívače na uzavírací ventil

Níže uvádíme výkresy s rozměry: regulačního a uzavíracího ventilu Integra a rozměry maskovacích pouzder a jednoduché rozety.

DODATKOVÉ INFORMACE PRO VÁS – MOŽNOSTI!

BAREVNOST

Produkty Vario Term jsou k dispozici ve 20 základních barvách, jejichž vzorky odrážejí skutečnou barvu najdete níže

MOŽNOSTI PŘIPOJENÍ:

Regulační ventily Integra můžete připojit k radiátoru, pokud máte vstupy:

- spodní

a) když je napájení z levé strany – vyberte si regulační ventil Integra levý s jednotlivými rozetami

b) když je napájení z pravé strany – vyberte si regulační ventil Integra pravý s jednotlivými rozetami

- spodní střední část

a) když je napájení z levé strany – vyberte si regulační ventil Integra pravý s rozetami sdruženými oválnými nebo obdélníkovými (jednotlivé rozety se nevejdou vedle sebe do přípojky 50 mm)

b) když je napájení z pravé strany – vyberte si levý regulační ventil Integra s rozetami sdruženými oválnou nebo obdélníkovou (jednotlivé rozety se do přípojky 50 mm nevejdou vedle sebe)

- v spodním připojení – máte také možnost připojení ohřívače – doporučuje se montáž ohřívače na uzavírací ventil

MOŽNÉ INSTALACE:

Ventil Integra můžete připojit jak k instalaci PEX 16 mm – k tomu musíte vybrat pouze správné konektory

Ventil Integra můžete připojit k instalaci CU o průměru 15 mm – k tomu musíte vybrat pouze správné konektory

Ventil Integra můžete připojit k instalaci 1/2 (GZ1/2) – k tomu musíte vybrat pouze správné konektory

Ventil Integra můžete připojit k instalaci 1/2 (GW1/2) – k tomu musíte vybrat pouze správné konektory
